Das DSchK (Degtjarjowa Schpagina Krupnokalibernyj, kyrillisch: ДШК, Дегтярёва Шпагина Крупнокалиберный) war ein schweres Maschinengewehr, das in der Sowjetunion entwickelt wurde.



Quelle: Dieses Bild basiert auf dem Bild „DShK on T-55 DD-SD-01-05147.JPEG“ ‎ (http://commons.wikimedia.org/) aus der freien Mediendatenbank wiki/File:DShK_on_T-55_DD-SD-01-05147.JPEGWikimedia Commons (http://commons.wikimedia.org/wiki/Main_Page) und steht unter der GNU-Lizenz für freie Dokumentation (http://de.wikipedia.org/wiki/Wikipedia:Lizenzbestimmungen). Der Urheber des Bildes ist SGT PAUL SSGT KIM PRICE.





Ende der 1920er Jahre erhielt Wassili Degtjarjow von der Führung der sowjetischen Streitkräfte den Auftrag zur Entwicklung eines schweren Maschinengewehres. Man versprach sich eine wirkungsvolle Waffe, die gegen leicht gepanzerte Fahrzeuge und Flugzeuge eingesetzt werden konnte. Er hatte sich bereits als fähiger Konstrukteur etabliert und mit den MG DP und DA eine ganze Systemserie entwickelt. Auf der Grundlage dieser Waffen begann Degtjarjow nun, ein Maschinengewehr zu entwerfen, das nicht mehr nur die konventionelle russische Munition 7,62 × 54 mm R verfeuern sollte, sondern ungleich stärkere Geschosse im Kaliber 12,7 mm.

Das MG war ein Gasdrucklader, der ursprünglich mit einem 30schüssigen Trommelmagazin versehen war. Es war luftgekühlt und gut an seinen radialen Kühlrippen zu erkennen. Dieser als DK bezeichnete erste Entwurf war schwerfällig und hatte eine geringe Feuerrate: solch leistungsstarke Patronen zu verschießen forderte seinen Tribut an zusätzlicher Masse der Waffe. Erst die Umstellung der Munitionszufuhr auf Patronengurte durch Georgi Semjonowitsch Schpagin konnte die Konstruktion entscheidend verbessern. Im Jahr 1938 bestand das DSchK alle Eignungstests und wurde in die Ausrüstung der Roten Armee übernommen.



Das Maschinengewehr wurde in unterschiedlichsten Rollen eingesetzt. Es wurde mit einer Radlafette an die Infanterie ausgegeben, aber auch an Kampffahrzeugen montiert. So wurde es als Flugabwehrwaffe an Türmen von Kampfpanzern eingesetzt, wie dem IS-2, dem T-55 und bis in die 1980er hinein am T-72. Das DSchK wurde auch auf Schiffen eingesetzt, nicht selten als Doppel- oder Vierlings-MG. Es wurde auch in den Armeen des Warschauer Pakts eingesetzt und an befreundete Nationen weitergegeben.



Modifikationen:



 – DSchK-38: Ursprungsversion;

 – DSchk-38/46 oder DSchKM: modernisiertes Modell mit Wechsellauf, veränderter unitionszuführung    und Mündungsdämpfer;

 – Typ 54: chinesischer Nachbau, mit Hilfe Chinas auch in Pakistan hergestellt;

 – MGD-12.7: Iran



Quelle: Dieser Artikel basiert auf dem Artikel „DSchK (Maschinengewehr)“ (http://de.wikipedia.org/wiki/DSchK) aus der freien Enzyklopädie Wikipedia (http://de.wikipedia.org/wiki/Wikipedia:Hauptseite)und steht unter der GNU-Lizenz für freie Dokumentation (http://de.wikipedia.org). In der Wikipedia ist eine /wiki/Wikipedia:LizenzbestimmungenListe der Autoren (http://de.wikipedia.org/wiki/Wikipedia: Autorenportal) verfügbar.





Wie die Erstausführung, so wurde die Zweitversion dieses überschweren Maschinengewehres als Fliegerabwehr-MG für Panzer modifiziert. Speziell für den Kampf gegen Luftziele erhielt die Waffe das Reflexvisier K 10-T. Es gehörte grundsätzlich zur Bewaffnung des schweren Panzers IS 2 und des mittleren Panzers T 54 und seiner Versionen. Die ab 1971 eingeführten mittleren Panzer T 55AM waren ebenfalls mit dem Fla-MG DSchK Modell 1938/46 ausgerüstet. Bleibt die Frage: "Warum hatten die ab 1965 zugeführten Panzer T 55 und die ab 1968 verbesserten T 55A keine Fla-MG?" Mögliche Antwort: "Die Geschwindigkeit der modernen und in großer Stückzahl eingeführten Kampfflugzeuge war so hoch, dass eine Bekämpfung dieser Flugzeuge durch Fla-MG nicht mehr möglich war. Diese Aufgaben übernahmen andere Systeme. Also Waffe weg! Im Vietnamkrieg tauchte aber eine neue und gefährliche Waffe auf, der Kampfhubschrauber
. Der mass
enhafte und wirksame Einsatz dieses Waffensystems machte eins deutlich, großkalibrige Fla-MG konnten zur Abwehr von Hubschraubern erfolgreich eingesetzt werden." Ab 1971 gehörte zur Bewaffnung der neu importierten Panzer wieder ein Fla-MG, die restlichen Fahrzeuge wurden im Rahmen einer Modernisierung nachgerüstet.



Das überschwere MG Modell DSchK 1938/46 ist ein luftgekühlter Gasdrucklader mit starr verriegeltem Verschluss und manuell einstellbarem Gasregler. Die Munition wird aus einem im Munitionskasten untergebrachten Gurt von 50 Schuss Kapazität zugeführt und per Dauerfeuer in kurzen Feuerstößen verschossen. Die praktische Feuergeschwindigkeit beträgt 80 bis 100 S/min. Die Einsatzschussweite gegen Boden- und fliegende Ziele liegt bei 1.000 m. Das Geschoss hat bis 3.500 m Entfernung – das ist die Visierschussweite – seine Durchschlagskraft.

Taktisch-technische Angaben:



Kaliber	12,7 mm
Länge des MG auf Lafette	2328 mm
Länge des Laufes mit Mündungsbremse	1069 mm
Länge der Visierlinie	1113 mm
Anzahl der Züge	8
Maximale Flugweite des Geschosses	7000 m
Schussentfernung auf feste Feuerpunkte	1500 m
Schussentfernung auf leicht gepanzerte Ziele	800 m
Schussentfernung auf Luftziele	1600 m
Schussfolge theoretisch	560 – 600 S/min
Schussfolge praktisch	80 – 100 S/min
Gewicht der Patrone mit Panzergeschoss	125 – 137 g
Gesamtgewicht mit Lafette und Patronenkasten	157 kg
Breite des MG auf Lafette	708 mm
Höhe des MG mit Schutzschild	965 mm
Anfangsgeschwindigkeit des Geschosses	830 – 850 m/s
Visierschussweite	3500 m
Bedienung	3 – 4 Mann



Verschossen wurde folgende Munition:
    – Panzergranatpatrone B-32
    – Panzergranatpatrone mit Leuchtspur BST



Quelle: http://www.militaertechnik-der-nva.de





Quelle: Dieses Bild basiert auf dem Bild „Expomil 2005 01 TR-85M1 02 Mitraliera PKT.jpg“ ‎(http://commons.wikimedia.org ) aus der freien Mediendatenbank /wiki/File:Expomil_2005_01_TR-85M1_02_Mitraliera_PKT.jpgWikimedia Commons (http://. wikimedia.org/wiki/Main_Page) und steht unter der commonsGNU-Lizenz für freie Doku-mentation (http://de.wikipedia. org/wiki/Wikipedia:Lizenzbestimmungen). Der Urheber des Bildes ist Dolores RKT.

666

Als Bajonett (nach der frz. Stadt Bayonne) oder Seitenwehr bezeichnet man eine auf den Gewehrlauf aufsteckbare (aufpflanzbare) Stoßwaffe inForm eines langen Dorns oder einer Stahlklinge.Durch ein Bajonett wird aus einer Schusswaffe zusätzlich eine Stoß- oder Stichwaffe.





Die Herkunft und Entstehung des Bajonetts ist nicht eindeutig geklärt. Es besteht die Möglichkeit, dass es als Jagdwaffe entstand, um angreifende Tiere nach einem Fehlschuss abzuwehren. Es gibt Hinweise, dass die Waffe bereits im 14. Jahrhundert in China entstanden ist. Die Benennung ist auf die südfranzösische Stadt Bayonne zurückzuführen. Einer Legende nach gehörten ihre Bürger irregulären Truppen bei verschiedenen Militärkonflikten in der Mitte des 17. Jahrhunderts an. Als bei einem Gefecht die Musketen heißgelaufen waren, sollen sie zum Weiterkämpfen ihre Jagdmesser in die Mündungen gesteckt haben.Bajonette wurden seit Mitte des 17. Jahrhunderts in Frankreich verwendet und wurden allmählich in den meisten europäischen Armeen gebräuchlich.

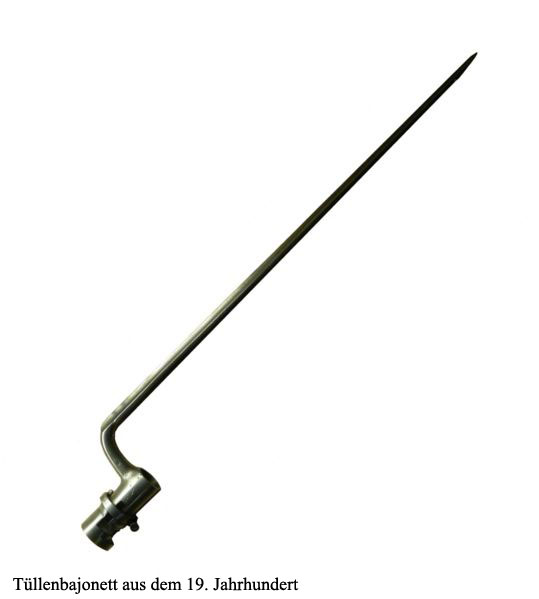

Anfangs wurden Bajonette mit Griff in den Gewehrlauf gesteckt (so genannte Spundbajonette), sodass die Muskete nicht feuern konnte. Bereits 1669 erfand Vauban Bajonette, die mit einer Tülle seitlich am Lauf befestigt wurden – sog. Tüllen- oder Dillenbajonett – und somit auch im aufgepflanzten Zustand das Abfeuern von Musketenkugeln nicht verhinderten. Mit diesen neuartigen Bajonetten wurde die französische Armee seit 1689 ausgestattet. Etwa um 1700 tauchten Bajonette auf, welche einen abgewinkelten Arm besaßen und so auch das Nachladen ermöglichten. Zur wichtigsten Klingenform entwickelte sich bald eine stabile, drei- oder vierkantige Form mit etwa 40 cm Länge.

Ab dem 19. Jahrhundert wurde das Tüllenbajonett schrittweise von Bajonetten abgelöst, die eigene Griffe hatten – sog. Messer – oder Säbelbajonette – und wie Messer, kurze Pallasche oder Säbel beschaffen waren. „Vorfahren“ derselben waren im 18. Jahrhundert aufpflanzbare Hirschfänger, die wie diese mittels eines seitlichen Rings am Rohr fixiert wurden. Da solche Waffen aber das Nachladen des Vorderladers verhinderten, setzten sie sich erst mit Einführung des Hinterladers endgültig durch. Doch bereits 1840 wurde der doppelt gekrümmte französische Jatagan mit ca. 60 cm Klingenlänge vorbildhaft, bekannt ist auch das gerade, vorn verbreiterte, etwa 50 cm lange (Klinge) preußische Füsilierseitengewehr von 1860.





Quelle: Dieses Bild basiert auf dem Bild „‎ Bundesarchiv Bild 136-B1356, Kasernenhof – Fechten.jpg“ (http://de.wikipedia.org/w/index.php?title=Datei:Bundesarchiv_Bild_136-B1356,_Kasernenhof_-_Fechten.jpg&filetimestamp=20081209154808) aus der freien Mediendatenbank < span style="font-size: 12px">Wikimedia Commons ( http:// commons.wikimedia.org /wiki/ Main_Page) und steht unter der GNU-Lizenz für freie Dokumentation (http://de.wikipedia. org/wiki/Wikipedia: Lizenzbestimmungen). Der Urheber des Bildes ist Tellgmann, Oscar.



Die Entwicklung des Bajonetts und die zunehmende Verbreitung von Feuerwaffen ließen den Einsatz von Pikenieren und Schweinsfedern in der Schlacht allmählich zurückgehen. Bis zum Beginn des 18. Jahrhunderts wurden die Pikenier-Einheiten der meisten europäischen Armeen aufgelöst.



Quelle: Dieser Beitrag basiert auf dem Artikel „Bajonett“ (http://de.wikipedia.org/wiki/ Seitengewehr) aus der freien Enzyklopädie Wikipedia (http://de.wikipedia.org/wiki/ Wikipedia:Hauptseite)und steht unter der GNU-Lizenz für freie Dokumentation (http://de. wikipedia.org/wiki/Wikipedia:Lizenzbestimmungen). In der Wikipedia ist eine Liste der Autoren (http://de.wikipedia.org/wiki/Wikipedia:Autorenportal) verfügbar.

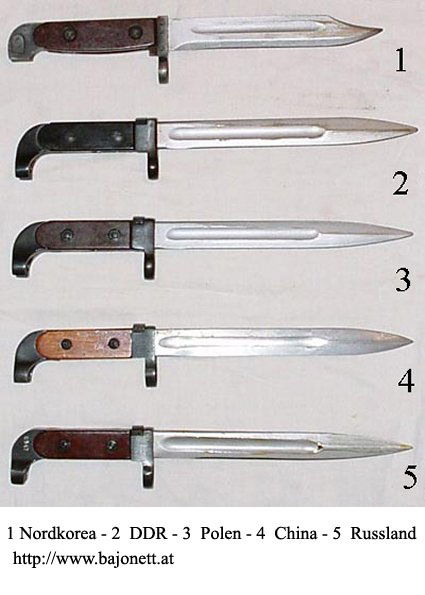

Seitengewehr AK – 47



Das AK-47 (Avtomat Kalashnikova – 47) Kalashnikov Automatik Gewehr 47 wurde 1951 eingeführt und wurde die am weitesten verbreitete Waffe des 20. Jahrhunderts und ist es in verschiedenen Variationen und Modifikationen immer noch. Es wird in vielen Ländern hergestellt und es dürften 90 Millionen davon existieren. Die erste Version dieser Waffe hatte kein Bajonett.



Quelle: http://www.bajonett.at

Die Klinge des ursprünglichen Bajonetts für das AK 47 ist kurz, breit, gerade und einschneidig. Nur die Spitze ist zweischneidig. Sie zeigt nach oben, Richtung Gewehrlauf. Zentrale Hohlkehlen zur Spitze hin verjüngt. Die Parierstange ist aus Stahl und hat einen vollen Laufring. Der Auslöseknopf ist auf der Unterseite. Die Kunststoffgriffschalen sind mit zwei Schraubbolzen befestigt und sind zum Knauf hin rund. Der Knauf ist unüblich, er teilt sich in zwei Arme.



Scheide: aus 2 Teilen aus gepresstem Blech zusammengeschweißt. Halterung aus Webmaterial mit einer Halteschleife. Gewehr: 7,62 mm Kalashnikov AK-47 Gesamtlänge: 305 mm Klingenlänge: 200 mm Durchmesser Laufring: 17,5 mm



Quelle: http://www.bajonett.at

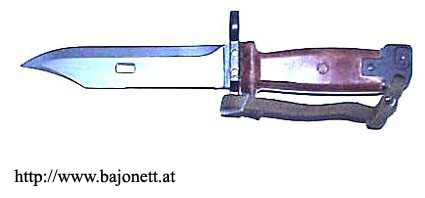

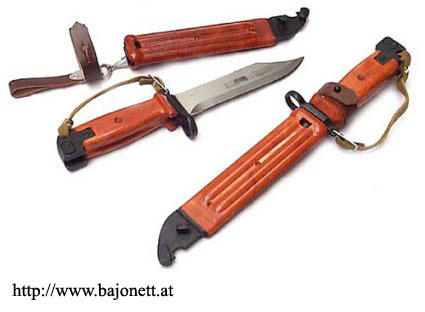

Seitengewehr AK – 74:



Um etwa 1968/69 begannen sowjetische Konstrukteure mit Änderungen an dem AKM Bajonett. Es weist einige Verbesserungen gegenüber dem 1. Modell auf und wurde auch unverändert auf den AK-74 Gewehren der frühen und mittleren Produktion bis etwa 1984 verwendet.



Charakteristisch ist der rechteckige Bakelitgriff mit einem Metallknauf. Die Klinge dieses Bajonetts ist identisch mit der des AKM Bajonetts. Die Parierstange wurde etwas modifiziert, indem der Quillon eckiger aufgeführt wurde. Der Griff ist aus dem gleichen Kunststoff wie der des AKM Bajonetts. Er wurde aber komplett neu entworfen. Er ist unmittelbar bei der Parierstange erweitert und endet in einem Knauf, der mit einer Schraube an der Angel befestigt ist. Der Auslöseknopf ist auf der rechten Seite, hat einen Schlitz und ist gerippt.



Geschützt vor irrtümlichem Betätigen ist er durch eine Stahlrosette. Im Knauf befindet sich auch eine Öffnung zum Anbringen eines Handgelenkriemens aus Webmaterial oder Leder. Diese Bajonette wurden sowohl von den Werken in Tula als auch in Izhevsk hergestellt.



Gesamtlänge: 275 mm Klingenlänge: 145 mm Durchmesser Laufring: 18 mm





Quelle der Bilder und Texte: http://www.bajonett.at



&nb
sp;

Quelle: http://www.waffeninfo.net

Quelle: http://aa-ok.com

Quelle: http://img146.imageshack.us

Vorgeschichte:

Die Geschichte des AK 47 beginnt mitten im 2. Weltkrieg. Die Rote Armee benutze zu jener Zeit die MPis Modell "Schpagin PPSch 41" und Modell "Sudajew PPS 43" im Kaliber 7,62×25 Tokarew, Mehrladegewehre wie z.B. Modell 1891/30, Modell 38 oder Modell 44 die alle die 7,62x54R verschossen. Die Einsatzschussweiten der MPis lag bei 100 – 200m, die der Mehrladegewehre bei 400 – 600m. Ihnen fehlten Einsatzschussweiten von 200 – 400m. Experten waren damals der Meinung nur eine MPi und Patrone größerer Stärke können diese Einsatzschussweiten liefern. Die neue Patrone müsste etwa den Mittelwert zwischen der Pistolen- und Gewehrpatrone haben. Schon vor Kriegsende war die neue Patrone verfügbar, entwickelt von N.M. Jelisarow und B.W. Semin. Die erste MPi die die neue Patrone verschießen konnte war ein Modell von 1944 entwickelt von Alexej Iwanowitsch Sudajew. Dieser Gasdrucklader mit unstarr verriegeltem Verschluss wurde allerdings abgelehnt.

Entwicklung:







Quelle: http://www.waffeninfo.net



Technik und Ausstattung:

Bei dem AK 47 handelt es sich um einen Gasdrucklader mit feststehendem Lauf und einem Drehkopfverschluss. Der Repetiervorgang wird eingeleitet wenn die abgezapften Gase am Lauf ein Kolbengestänge bewegen. Dieses dreht den Verschluss aus seiner Verriegelung und lässt ihn anschließend repetieren, so dass die leere Hülse ausgeworfen, und eine neue zugeführt werden kann. Lauf und Gehäuse sind hartverchromt, was den Ansatz von Pulverresten verhindert. Außerdem kann das System einwandfrei bei extremer Kälte und Hitze funktionieren. Die Munitionsführung erfolgt über Stahl- oder Leichtmetallkurvenmagazine in einer Kapazität von 30 Schuss. Das markant gebogene Magazin ist ein Merkmal, um eine Kalaschnikow auf Fotografien zu erkennen.Die Zieleinrichtung besteht aus einem Schiebevisier und einem Korn mit Schutzdach. Das Visier lässt sich in 100m Schritten von 100m bis 800m einstellen. Die Visierlänge beträgt 378mm. Der Feuerwahlhebel sitzt gut erreichbar auf der rechten Seite. Auf der oberen Stellung ist die Waffe gesichert, in der Mittelstellung kann Feuerstoß geschossen werden und bei der unteren Stellung ist die Waffe auf Einzellfeuer gestellt. Die MP lässt sich mit wenigen Handgriffen und ohne Werkzeug zerlegen. Vorn am Lauf kann ein Bajonett angebracht werden, unter dem Lauf befindet sich ein Reinigungsstock. Bei den Versionen bei denen der Kolben fest ist kann Reinigungsöl in Form eines Röhrchens untergebracht werden.Seit 1959 wurde das Modell AKM (Avtomat Kalashnikova Modernizirovannyj) und AKMS (Avtomat Kalashnikova Modernizirovannyj skladnoj) hergestellt. Das AKM Modell gibt es in der Version mit festem Holz- oder Plastkolben, das AKMS Modell kommt mit klappbarer Metallschulterstütze vom Hersteller. Beide Modelle sind nicht mehr wie das erste Modell aus einem Gussrohling gefertigt, sondern werden im Blechprägeverfahren hergestellt. Dies spart nicht nur He
rstellungskosten- un
d material, sondern natürlich auch Gewicht. Zusätzlich wurde eine Sicherung am Abzug hinzugefügt.

Neu entwickelt wurde auch das Bajonett, mit ihm kann Metall gesägt und Draht geschnitten werden. Mit aufgesetztem Bajonett sind die AKM und AKMS Modelle nur 1020 mm lang. Am Laufende wurde ein asymmetrisch geformter Kompensator aufgesetzt, der die Schussleistung erhöht. Gegenüber dem ersten Modell ist auch der Abstand zwischen Kimme und Korn länger. Mit der Visierung lässt sich nun bis 1000 m zielen, bei dem AK Modellen waren es 800 m. Am Laufende wurde ein asymmetrisch geformter Kompensator aufgesetzt, der die Schussleistung erhöhen soll. Statt des Kompensators kann der Schalldämpfer "PBS-1" angeschraubt werden. In Verwendung wird spezielle Unterschallmunition mit schweren Geschossen eingesetzt.In der DDR wurden die nachstehenden Modelle produziert: Modelle KM, KMS, KMS 72, KK-MPi 69.







Quelle der Texte und Bilder: http://www.waffeninfo.net
