Planierraupe BAT-M

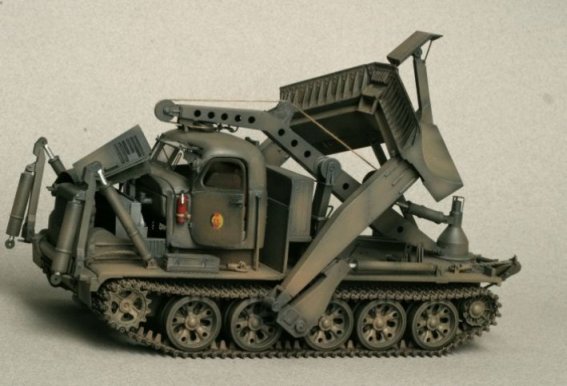

Quelle: www.armour-models.co.uk
Bestimmung:
Anlegen von Kolonnenwegen, Schaffen von Durchfahrten durch Gräben, Ausheben von Stellungen, Entaktivieren des Geländes und Schneeräumen.
Taktisch-technische Angaben:
|
Basisfahrzeug
|
ATT 405MU
|
|
|
Abmessungen
|
|
|
|
a) Marschlage (hintere Stellung)
|
|
|
|
– Länge
|
7 050
|
mm
|
|
– Breite
|
4 500
|
mm
|
|
– Höhe
|
3 950
|
mm
|
|
b) Arbeitslage der Planiereinrichtung
|
|
|
|
– Länge mit Kufe
|
10 600
|
mm
|
|
– Länge ohne Kufe
|
9 400
|
mm
|
|
– Breite in Pflugstellung
|
4 500
|
mm
|
|
– Breite in Planierstellung
|
5 000
|
mm
|
|
– Höhe mit Kranausleger
|
3 400
|
mm
|
|
c) Planiereinrichtung (Arbeitsbreite)
|
|
|
|
– in Pflugstellung
|
4 500
|
mm
|
|
– in Planierstellung
|
5 000
|
mm
|
|
– in Graderstellung
|
4 000
|
mm
|
|
Masse
|
27,5
|
t
|
|
Watfähigkeit
|
1
|
m
|
|
Kletterfähigkeit
|
bis 1
|
m
|
|
Bodenfreiheit
|
380 … 415
|
mm
|
|
Spurbreite
|
2 640
|
mm
|
|
Kettenbreite
|
500
|
mm
|
|
Spezifischer Bodendruck
|
72
|
kPa
|
|
|
0,72
|
kp/cm²
|
|
Mittlere Marschgeschwindigkeit
|
20 … 22
|
km/h
|
|
Anlegen vo n Kolonnenwegen |
1,5 … 10
|
km/h
|
|
Räumen einer Marschstraße
|
5 … 16
|
km/h
|
|
Abheben einer 10 cm dicken Erdschicht
|
4 … 5
|
km/h
|
|
Räumen von Schnee (h 1 m)
|
8 … 10
|
km/h
|
|
Anlegen von Durchfahrten und Ausheben von Deckungen und Stellungen
|
150 … 450
|
m³/h
|
|
Herstellen der Arbeitsbereitschaft
|
8
|
min
|
|
Herstellen der Marschbereitschaft
|
10
|
min
|
|
Umbau des Planierschildes aus der Pflug- in die Planierstellung
|
3
|
min
|
|
Umsetzen der Kufe aus der Stellung vor dem Planierschild hinter das Planierschild
|
25
|
min
|
|
Abbau der Planierstellung und Verladen auf Eisenbahnwagen
|
65
|
min
|
|
Entladen und Anbau der Planiereinrichtung
|
85
|
min
|
|
Kraftstoffverbrauch
|
21
|
l/Bh
|
|
Betriebsdauer mit einer Kraftstoffüllung von 1 100 l DK
|
53
|
h
|
|
Bedienung
|
2
|
Mann
|
|
Verladen auf Eisenbahnwagen
|
Samm
|
LÜ-Nr. 103
|
|
Motor W 401
|
Viertakt-Diesel
|
|
|
Nennleistung
|
305
|
kW
|
|
|
415
|
PS
|
|
Tragfähigkeit des Kranes
|
2
|
t
|
|
Ausladung
|
|
|
|
a) bei einer Ausladung von 1 000 mm
|
5 300
|
mm
|
|
b) bei einer Ausladung von 5 400 mm
|
1 800
|
mm
|
|
Zugkraft der Seilwinde
|
196
|
kN
|
|
|
20
|
Mp
|
|
Länge des Seiles
|
100
|
m
|
|
Batterie
|
12 V; 140 Ah
|
|
|
Lichtmaschine
|
12 V; 1 500 W
|
|
|
Anlasser
|
24 V; 11 kW
|
(15 PS)
|
|
Normative Angaben über Wartungen und Instandsetzungen
|
|
|
|
|
Dauer
|
Durchführung
|
|
KDvE
|
19 min
|
|
|
KDwE
|
13 min
|
in Pausen oder nach 5 Bh
|
|
TTW
|
74 min
|
nach Einsatz oder nach 15 Bh
|
|
TW 1
|
691 min
|
nach 50 Bh
|
|
TW 2
|
1 172 min
|
nach 150 Bh
|
|
|
|
|
|
Nutzungsfristen
|
|
|
|
a) bis zur mI
|
400
|
Bh
|
|
b) bis zur HI
|
800
|
Bh
|
|
|
|
|
