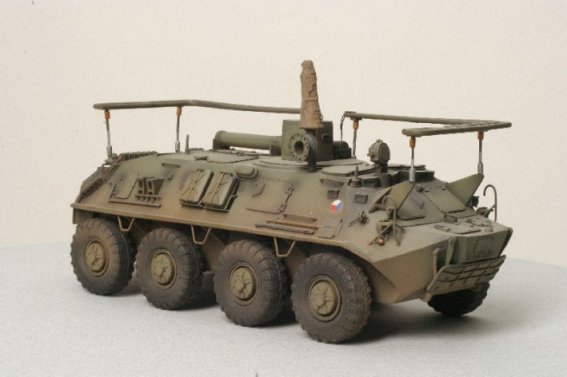

Führungsstelle R-145 auf SPW-60

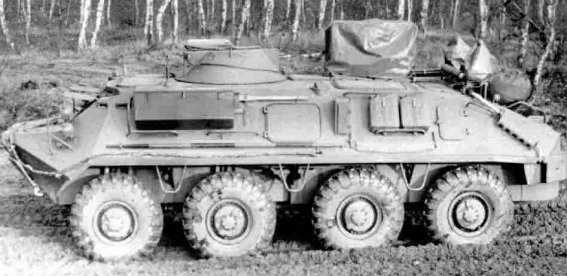

Quelle: http://www.modell-art.de

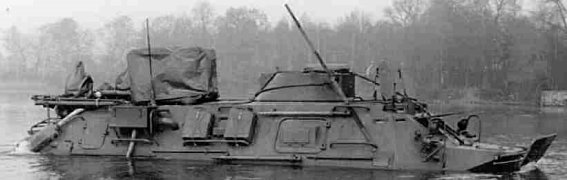

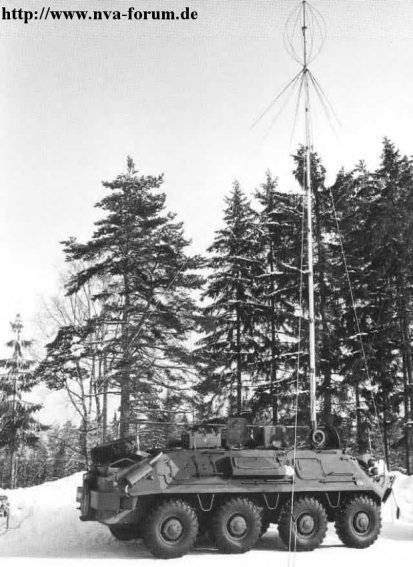

Quelle: http://www.nva-forum.de/nva-board/index.php?showtopic=6666 User: einstrich-keinstrich

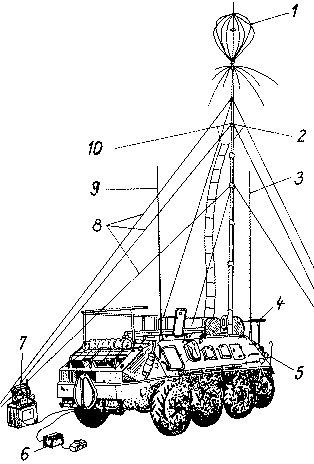

Quelle: http://freenet-homepage.de/SASundChiffrierdienst/trupps.html

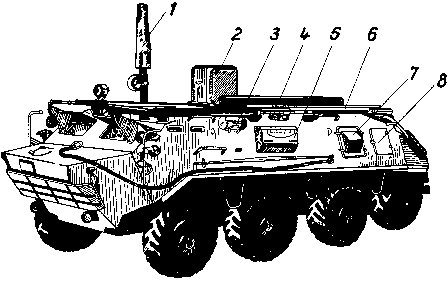

Quelle: http://freenet-homepage.de/SASundChiffrierdienst/trupps.html
Taktisch-technische Angaben:
|
Besatzung
|
3
|
Mann
|
|
zulässige Personenzahl insgesamt
|
6
|
Mann
|
|
Gefechtsmasse
|
10,5
|
t
|
|
Größenangaben a) Länge
|
7 220
|
mm
|
|
b) Breite
|
2 814 bzw. 2 825
|
mm
|
|
c) Höhe bis Abdeckung
|
2 055
|
mm
|
|
d) Höhe mit eingefahrenem Mast
|
3 360
|
mm
|
|
e) Bodenfreiheit
|
475
|
mm
|
|
f) Spurweite
|
<
b>2 370
|
mm
|
|
Ziel- und Beobachtungsgeräte:
a) Kommandant – Tag
– Nacht
|
1 Beobachtungsgerät TPKU-2B
1 Winkelspiegel TNPO-115
1 NSG TKN-1 oder TKN-1S mit Infrarotscheinwerfer OU-3GA2
|
|
|
b) Fahrer – Tag
– Nacht
|
3 Winkelspiegel TNP-B
2 Winkelspiegel TNPO-115
1 Nachtsichtgerät TWN-2B
|
|
|
Panzerfunkausrüstung a) Funkgerät
|
R 123MT
|
|
|
b) Bedienpulte
|
PK-1, PK-2, PO, PR, PW
|
|
|
c) weitere Funkgerät/ Empfänger
|
1 St. R 130, 1 St. R 870M, (nur AKL1), 2 St. R 111, 1 St. R 809M2 (nur AKL2)
|
|
|
d) Tonbandgerät
|
MN-61 (nur AKL1/2)
|
|
|
Schutzausrüstung a) Kernwaffenschutzanlage
|
Filterlüfter
|
|
|
b) Kernstrahlungs- und
chemisches Aufklärungsgerät
|
RWA-72K
|
|
|
e) Gerät für Spezialbehandlung
|
DK-4B oder DK-4KB
|
|
|
Weitere Ausrüstung a) Elektroaggregat
|
AB1-P/30 oder AB1-P/30-M1
|
|
|
b) Antrieb bei Wasserfahrt
|
Wasserstrahltriebwerk
|
|
|
c) Seilwinde
|
45 kN (4,5 Mp)
|
|
|
d) elektronischer Drehzahlmesser
|
ESDM
|
|
|
Antriebsformel
|
8 x 8
|
|
|
Reifengröße
|
13.00 x 18
|
|
|
Motortyp
|
GAZ 49B
|
|
|
2 St. Leistungsangaben
a) Leistungs-Masse-Verhältnis
|
12,6
17,1
|
kW/t
PS/t
|
|
b) Höchstgeschwindigkeit auf Straße
|
80
|
Km/h
|
|
c) Höchstgeschwindigkeit im Wasser
|
9 … 10
|
Km/h
|
|
d) mittlere Geschwindigkeit – auf Straße
|
50
|
Km/h
|
|
– auf Kolonnenwegen
|
30
|
Km/h
|
|
Fahrbereich a) auf Straße – ohne
Zusatzbehälter
|
400
|
km
|
|
– mit Zusatzbehälter
(vier 20-l-Kann.)
|
500
|
km
|
|
b) auf Kolonnenwegen – ohne
Zusatzbehälter
|
275
|
km
|
|
– mit Zusatzbehälter
|
370
|
km
|
|
Geländegängigkeit a) Steigfähigkeit
|
|
Grad
|
|
b) Kletterfähigkeit
|
0,42
|
m
|
|
c) Überschreitfähigkeit
|
2,00
|
m
|
|
d) Schwimmfähigkeit
|
vorhanden
|
|
|
Wartungsfristen a) TW1
|
1 000
|
km
|
|
b) TW2
|
3 000
|
km
|

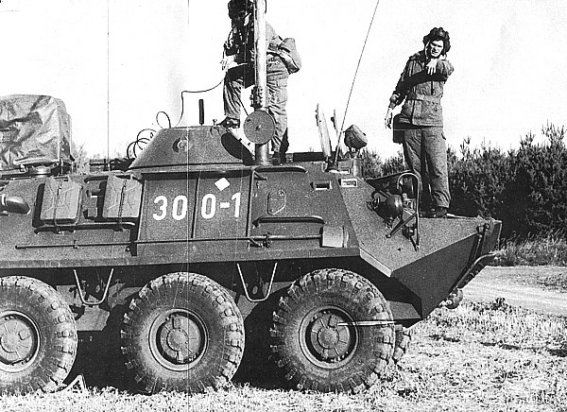

Quelle: http://freenet-homepage.de/SASundChiffrierdienst/trupps.html
Quelle: http://freenet-homepage.de/SASundChiffrierdienst/trupps.html
Quelle: http://freenet-homepage.de/SASundChiffrierdienst/trupps.html

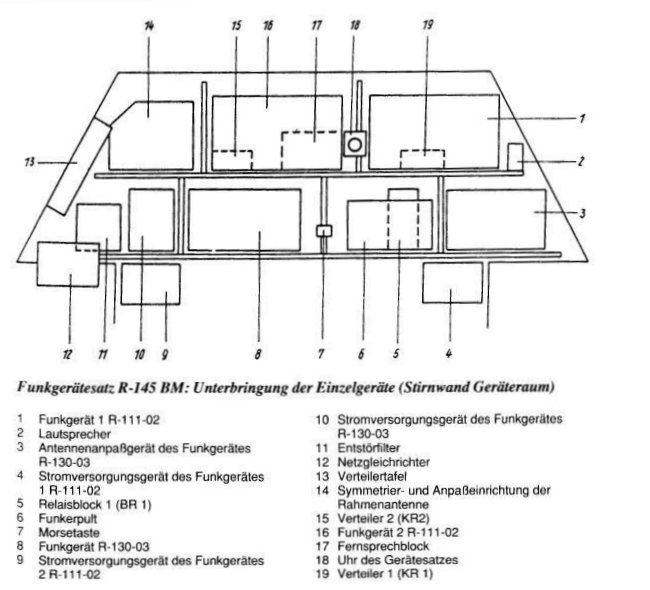

Führungs- und Nachrichtenmittel
Die Führung der Elemente der Gefechtsordnung erfolgt von der Führungsstelle R 145 BM. Diese Führungsstelle ist auf dem SPW GAZ-49-07 (ohne Turm) aufgebaut und besteht aus:
- a) zwei UKW-Funkgeräten R 111,
- b) einem UKW-Funkgerät R 123 MT,
- c) einem KW-Funkgerät R 130,
- d) dem Stromversorgungssystem,
- e) der Antennenanlage,
- f) der Fernsprechvermittlung.
Als Primärstromquelle arbeitet das Elektroaggregat AB-1-P/30, das sich auf der Führungsstelle befindet. Bei längerem Halt wird das Elektroaggregat von der Führungsstelle abgesetzt und in einer Entfernung von 15 m entfaltet.
Zur Bedienung der Führungsstelle gehören 5 Armeeangehörige.
Der Fahrbereich der schwimmfähigen Führungsstelle beträgt 500 km.
Die Funkgeräte R 111 und R 130 können gleichzeitig und voneinander unabhängig betrieben werden.
Zur Sicherstellung der Nachrichtenverbindungen zwischen der Führungsstelle R 145 BM und den Startrampen werden die UKW-Funkgeräte R 123 MT mit den angeschlossenen Telefonapparaten TA-57 genutzt.
